美国Valley Instrument PH-RO/PO2-SC信号模拟器
极谱溶解氧测试
1. 要验证或测试 PO2 极谱系统，请断开
电缆，然后将电缆插入 DO 输出连接器 [D]。
2. 将 DO 信号选择开关 [E] 设置到 N2 位置并
调整 pO2 放大器/控制器零位校准调整
直到仪器读数为零。
3. 将 DO 信号选择器开关 [E] 设置到 100% 空气位置
并调整 pO2 放大器/控制器跨度校准调整，直到仪器读数为 100%。
4. 将 DO 信号选择开关 [E] 设置到 50% 空气位置
并检查仪器读数是否为 50.0 ± 0.2% 以验证线性。
5. 您现在已经验证了您的放大器和电缆。从模拟器上断开电缆并将其插回您的
pO2 样品。
6. 如果您的探头在空气中并且在空气设置中进行了校准，则它
应为 ≈ 100% ± 50%。有很大的可变性基于
探头制造商规格、放大器偏置（激励）、
电解质、膜或探头整体状况。
7. 您现在已经验证了整个 pO2 系统并准备就绪
校准您的探头。
pH测试
1. 要验证或测试 pH 系统，请断开连接处的电缆。
探测并将电缆插入 pH 输出连接器 [B]。如果
您有一根可拆卸的探头电缆，它不是 BNC 输入，请参阅
第 7 页上的可选电缆适配器。如果您的电缆无法在探头上拆卸或您没有合适的适配器，请使用
提供的 BNC 到 BNC 电缆用于将模拟器直接连接到您的 pH 放大器/控制器。如果您的 pH 放大/控制器不是 Valley 仪器或没有
BNC 输入，请参阅可选的放大器/控制器适配器
第 (x) 页。
2. 如果您有带溶液接地的 pH 探针系统，请连接
将仪器针脚插入溶液接地插孔 [C]。去测试
pH 系统，拔下插头并确认系统指示参考故障。
3. 将 pH/ORP/氧化还原选择开关 [G] 设置到 pH 位置。
4. 确认 pH 阻抗开关 [A] 处于低位
并且温度补偿开关 [H] 在 25 °C
位置。
5. 将 pH/ORP/氧化还原信号选择开关 [F] 设置为 7pH
定位和调整 pH 放大器/控制器标准化
（零）校准调整，直到仪器读数为 7pH。
注意：这是一个锁定开关。要操作，请拉
关闭并切换到所需位置
6. 将 pH/ORP/氧化还原信号选择开关 [F] 设置为 4pH
定位并调整 pH 放大器/控制器斜率（跨度）
校准调整直到仪器读数为 4pH。

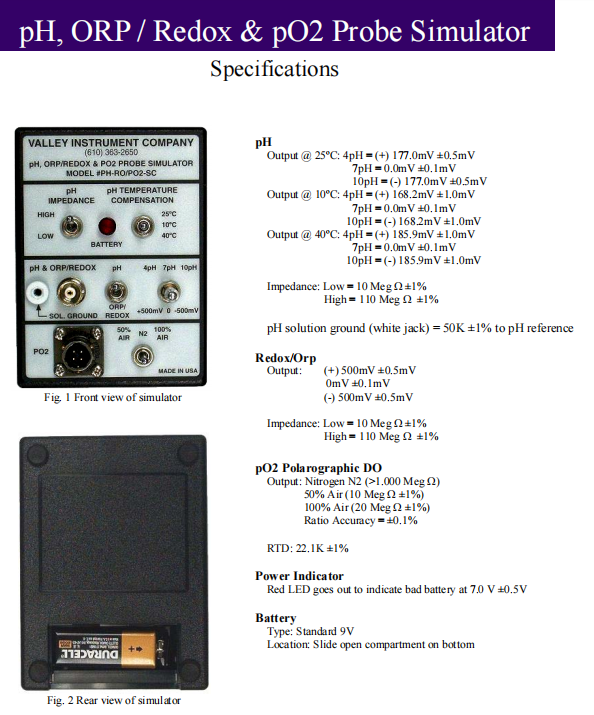

pH、ORP/氧化还原和 pO2 探针模拟器
订购信息和附件
Valley 零件编号：PH-RO / PO2-SC
包括：模拟器
10’同轴电缆#VC-BB
9V电池
Valley 零件编号：PH-RO / PO2-SC-KIT
TNC 电缆适配器 # VP-BT
S7 或 S8 电缆适配器 # VP-B7
K9 或 K8S 电缆适配器 # VP-B9
Valley 零件编号：PH-RO / PO2-CERT
带有数据的 NIST 可追溯校准证书

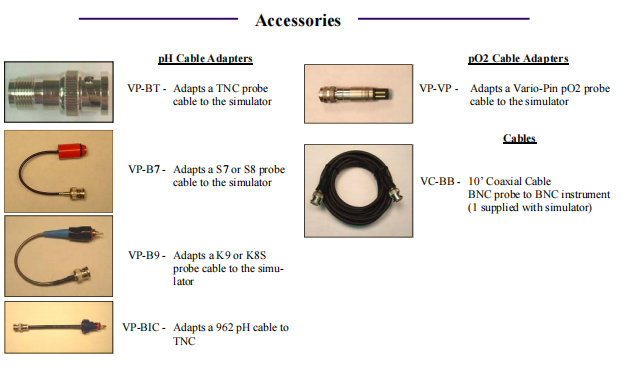

Valley pH 电缆适配器
Valley VP-BT - 使 TNC 探针电缆适应模拟器
Valley VP-B7 - 使 S7 或 S8 探头电缆适应模拟器
Valley VP-B9 - 将 K9 或 K8S 探头电缆适配到模拟器
Valley VP-BIC - 将 962 pH 电缆转接至 TNC
pO2 电缆适配器
Valley VP-VP - 将 Vario-Pin pO2 探头电缆适配到模拟器
电缆
Valley VC-BB - 10’同轴电缆 BNC 探头到 BNC 仪器（1 个随模拟器提供）
