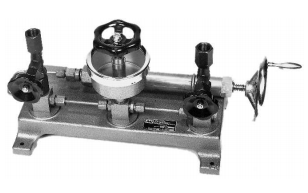

AMV HD300和HD1000型测试泵
两个阀门都安装在测试泵的后法兰上的一个连接中。参考设备安装在侧面连接中。氮气瓶连接到阀门 1。通过打开阀门，对测试泵施加预压力。所需压力由主轴设定。阀门 2 连接到测试项目，稍后用于泄压。
标称压力为 250 bar、1000 bar、2500 bar 和 5000 bar，带有 HD 型油螺杆泵极其紧凑和轻便的结构运行平稳可直接连接各种尺寸的压力表
AMV –HD 3000
应用：
测试泵用于检查、调整和
机械压力表的校准
（压力表）和电子工作
压力表（压力传感器、压力传感器、
压力传感器）通过比较测量。 这些
压力测试可以在车间内固定进行，也可以在
实验室或直接在现场现场测量点
发生。
压力第一气缸：0 ... 400 bar
第二缸压力：6000 bar
最大压力：6600 bar
填充介质：Univis J13
压力产生：旋转门，可重新定位
连接：3 x M 16 x 1.5-LH
内螺纹
尺寸 LxWxH 400x370x110mm
质量：16公斤
固定安装：底部的孔，M6
特殊配件 - 适配器和角接
PH 型测试泵
PH 1 型从 -850 毫巴到 60 巴
PH 2 型从 -200 毫巴到 600 巴
有黄铜或不锈钢可供选择可产生高达 150 mbar 的绝对压力（取决于类型）
技术规格：
压力范围：PH1 -850 mbar ... 60 bar
PH2 -200 毫巴 ... 400 巴
活塞直径：PH1 22 mm，行程：180 mm
PH2 17 毫米，行程：180 毫米
材料
黄铜版本：黄铜气缸、活塞
不锈钢
不锈钢版：不锈钢气缸、活塞
打印介质
黄铜版：无酸油
不锈钢版本：蒸馏水
重量：约 12 公斤
