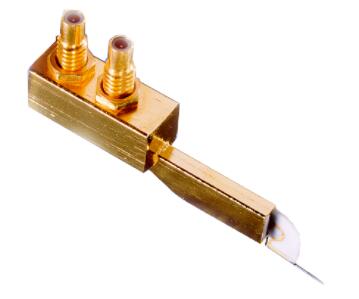

FormFactor Cascade DCP 100 探头

DCP 100 系列探头概述

DCP100 提供先进的晶圆上工艺、器件表征和可靠性测试所需的测量精度。凭借出色的防护和屏蔽,这些探头克服了非同轴针式探头的性能限制。它们作为完整测量解决方案的一部分进行了整体设计,这些探头非常可靠、稳定和可重复。好处-65 o C 至 150 o C 的超低、fA 和 fF 测量探头尖端的全面电气保护作为 Cascade 完整测量解决方案的一部分而集成设计高度可靠、稳定和可重复


DCP 100 系列探头主要特性

具有低噪声电气性能的高质量结构

开尔文版本,方便进行 4 点测量

可更换的同轴探头尖端,可选择尖端半径,并为探头尖端提供全面的电气保护

SSMC 50 连接器

-65 o C 至 150 o C 的超低、fA 和 fF 测量




DCP-100

零件号 说明

带有可更换尖端的探头支架

DCP-105R DC 同轴探头支架,单个可更换尖端(0.5 μm 半径)

DCP-115R DC 同轴探头支架,单个可更换尖端(1.5 μm 半径)

DCP-150R DC 同轴探头支架,单个可更换尖端(5.0 μm 半径)

DCP-150GPR-50 直流同轴探头支架,带接地针(50 μm 间距)

可更换探针

107-157 替换吸头,1.5 μm 吸头半径,10 个一盒

107-158 替换吸头,5 μm 吸头半径,一盒 10

107-159 替换吸头,0.5 μm 吸头半径,10 个一盒

不可更换的双针尖 Kelvin 同轴探针针尖

DCP-150K-25 直流同轴探头,开尔文,25 μm 间距,5.0 μm 半径尖端

DCP-150K-50 直流同轴探头,开尔文,50 μm 间距,5.0 μm 半径尖端


DCP-HTR 系列探头概述

DCP-HTR 探头提供 -65 °C 至 300 °C 的 fA 级测量能力,用于高级表征和可靠性测试。其独特的设计提供了卓越的保护和过热保护,克服了标准同轴针的高温性能限制。当在带有 MicroChamber 的探针台上使用时,DCP-HTR 可以充分利用半导体参数测试仪器。可选的小直径探头尖端非常适合探测小至 30 x 30 μm 的焊盘。



订购信息

零件编号 说明

DCP-HTR DCP-HTR 直流探头支架

151-286 用于 DCP-HTR 的热稳定探针臂(用于 MS-1 定位器,三同轴)

151-287 用于 DCP-HTR 的热稳定探头臂(用于 DCM 定位器,三轴)

151-288 用于 DCP-HTR 的热稳定探针臂(用于 DCM 定位器,同轴电缆)

154-001 可更换探头尖端,一盒 10 个,半径尖端,直径 19 μm

154-003 可更换探头尖端,一盒 10 个,半径尖端,直径 10 μm

154-329 可更换探头尖端,一盒 10 个,扁平尖端,直径 38 μm

138-020 Edge Sense,用于 DCP-HTR 探头主体的单刃陶瓷针

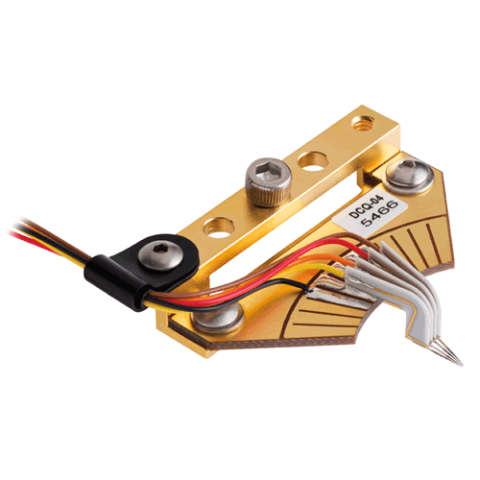

DC-Q 探头概述 DCQ-04 5466

DCQ 探头使用受控阻抗、陶瓷刀片针,以实现低噪声和高性能。

由于靠近

探头尖端,这种针型允许放置串联电感非常小的高质量旁路电容器。所有针都连接到一个公共地平面,但

可以轻松地(接地)隔离单个针,以获得额外的低噪声性能。

标准配置最多可使用 16根针,自定义配置最多可使用 24 针。

Eye-Pass Probe OverviewPE-12-150 SN:8F22P

多触点 Eye-Pass 探头提供受控阻抗电源连接,即使是最具挑战性的晶圆电路也能进行功能测试。高耐用性复合多指尖提供高顺应性并确保精确对准。这种定制探针允许用户选择最适合应用的封装图案,每个探针头最多有 12 个触点。可用的触点类型包括接地、逻辑、标准和 Eye-Pass 电源、电源检测和交流信号。



光波探头概述

LWP 系列光波探头可以对晶圆上和混合光子学设备进行光学测量。它具有用户可更换的光纤尾纤,使探头能够针对各种光传输和光收集应用进行优化,包括顶部照明光电二极管、垂直腔表面发射激光器 (VCSEL)、混合发射器和接收器以及 LED 的表征。


订购信息

探头 * 带光纤替代光纤

Cleaved Fiber Lensed Fiber Cleaved Fiber Lensed Fiber

单模 LWP-CLV-SM LWP-LEN-SM FT-CLV-SM FT-LEN-SM

多模 LWP-CLV-MM LWP-LEN-MM FT-CLV-MM FT-LEN-MM

FPC 探针概述 FPC-GSG-250 00563

FPC 探头是一种高频 50 欧姆同轴探头,提供带有一个或两个低电感固定间距接地触点的信号线。探针尖端结构经过光刻定义,可实现无与伦比的阻抗控制,在从 SMT 板、混合电路板和多芯片模块 (MCM) 发射和接收信号时保持尽可能高的完整性。


特征

DC-40 GHz 带宽

10 ps 上升时间

低插入和回波损耗

2 mils 的尖端到尖端的顺应性

高探测角度和间隙

好处

保持 50 欧姆环境,允许对微电子模块进行精确的高频测量

兼容的尖端允许探测非平面结构

BeCu 探针提供更长的探测寿命并减少探针损坏

接近组件、模块壁或其他障碍物的接触点
