Unity RF-EP-12-100 SN:8D2G6 PGSPGSSGPSGP
Unity 探针概述
多触点 Unity Probe 为 RFIC 工程测试提供高度灵活的可配置性、前所未有的耐用性和易用性。与“按订单订购”针式探针解决方案不同，Unity 探针可快速“按订单制造”，其精密探针组具有多个独立兼容的手指，可将芯片组件与探测应力隔离，从而最大限度地延长探针寿命和耐用性。每个触点都可以配置为一种或多种触点类型和频率，并且 Unity Probe 提供了您对我们全面的探测解决方案套件所期望的传奇品质。
Unity Probe 主要功能
最多 12 个联系人；任何触点都可以是直流、电源、逻辑到 500 MHz，或射频到 20 GHz
在线设计配置工具可帮助您在几分钟内指定您的探头
所有设计都完全兼容象限
完整的解决方案包括探头、校准基板、工作站、附件和软件
满足未来需求的可扩展架构

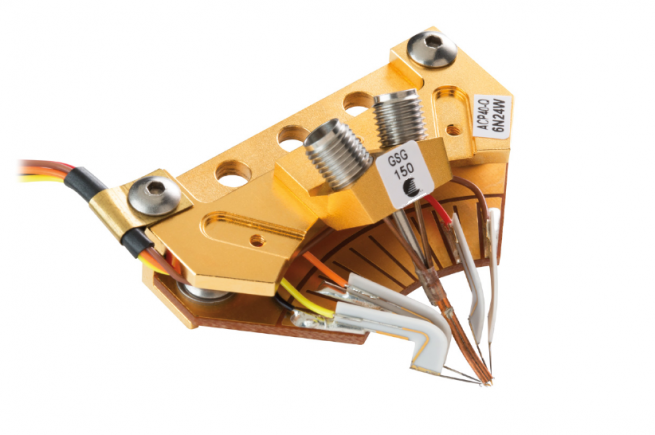

ACP-Q探针
功能电路测试的多种配置
ACP-Q 探头主要特点
单探头模块中的 DC 和 RF 组合：一个双探头或最多三个 RF；最多 9 DC 标准（其他数量应要求提供）。
采用 ACP 尖端设计、GSG、GS 或 SG
提供从 DC 到 110 GHz 的射频尖端
可选择 BeCu 或钨针尖
直流电源针标配 100 pF 微波电容器
电源旁路电感：8 nH
最大直流电压：50 V 无电源旁路（25 V 有标准电源旁路，组件依赖于定制电源旁路）
非常适合探测整个电路进行功能测试
双 ACP 配置支持差分信号应用
直流探头可以为被测电路提供电源或慢速逻辑
ACP-Q 探头概述
Quadrant Probes 的开发是为了满足单个模块中多个探头尖端的需求。配置包括所有 RF 或 RF 和 DC 的组合。RF 探头使用 Air Coplanar 技术生产坚固耐用的微波探头，带有兼容的尖端，可在晶圆上进行准确、可重复的测量。DC 探头使用陶瓷刀片针头以实现低噪声和高性能。ACP Quadrant 探头可定制以满足您的特定需求。
40/80 Gb/s 高性能射频象限
设计用于提供宽带宽 RF 连接和同步无谐振功率旁路连接，以满足光网络高速混合模式 IC 的特殊需求。
低射频损耗和极宽带宽内出色的阻抗控制
用于低阻抗电源的高性能无谐振旁路
允许对高性能数字电路进行晶圆上评估
高速数字信号失真最小
在晶圆测试中最大化眼图测试性能
耐用的空气共面尖端技术可延长接触寿命
