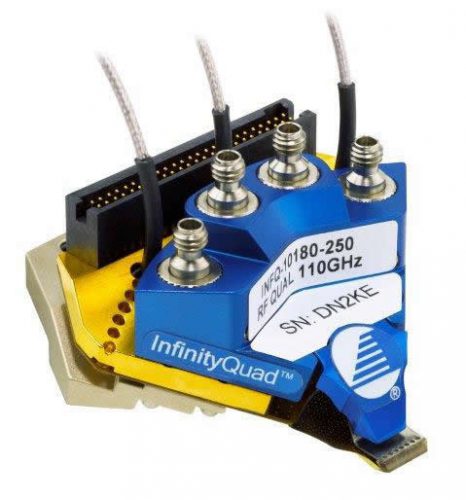

InfinityQuad INFQ-10180-250 SN:DN2KE
可配置的细间距多触点 RF/mmW 探头，用于高达 110 GHz 的混合信号探测
InfinityQuad 概述对于 DC、逻辑、RF 和毫米波 RFIC 设备的可重复和精确的工程测试，InfinityQuad? 探头可确保在宽温度范围（-40 °C 至 125 °C）内提供高达 110 GHz 的可靠测量结果。耐用的光刻定义的细间距尖端结构能够探测小至 30 x 50 μm 的小焊盘，同时将焊盘损坏降至最低并始终保持低接触电阻。耐用的探针尖端具有约 10 微米直径的小接触面积，可确保在铝垫上进行超过 250,000 次触地，并提供准确的 X、Y 和 Z 对齐。
小至 30 μm x 50 μm 的焊盘在自动超温探测应用中成为现实。这允许用户减小焊盘尺寸、节省设备空间并降低焊盘寄生效应——既节省资金又提高测量精度。
InfinityQuad 技术减小了可与多触点混合信号探头一起使用的焊盘的最小尺寸。对于已经使用小焊盘的客户，您可以反复接触焊盘 - 减少手动测试所需的时间或消除由于探针从焊盘上滑落而重复自动测试的需要。
InfinityQuad 主要功能
最多 25 个触点的可定制配置：RF、Eye-Pass 电源、接地、逻辑
光刻定义的尖端允许对小至 30 μm x 50 μm 的焊盘进行自动过温测量
铝焊盘上的低且可重复的接触电阻 (< 0.05 Ω) 可确保准确的结果
耐用的探头结构确保超过 250,000 个触点
能够在 -40°C 至 +125°C 的范围内进行测量，而不会影响性能或规格的准确性
