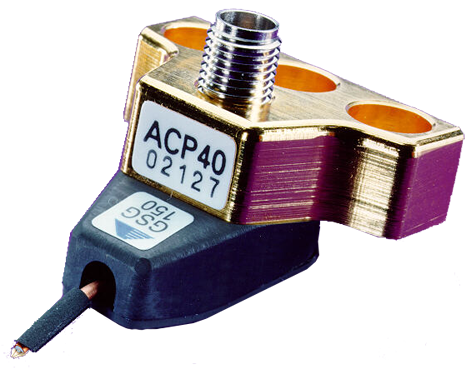

FormFactor ACP40-Z GSG200 ACP探头
ACP 探头 – 同轴持久耐用的射频和微波晶圆上探头
ACP 探头 - 同轴概述空气共面探头 (ACP) 是一种坚固耐用的微波探头，带有兼容的尖端，可为晶圆上和信号完整性应用提供准确、可重复的测量。它具有出色的探头尖端可见性和最低的可用损耗。ACP 探针为探测非平面表面提供了出色的合规性。这些探头提供稳定且可重复的超温测量，典型探头寿命为 500,000 次接触金垫。提供用于单信号和双信号应用的配置。ACP 探头将出色的电气性能与精确的探头力学相结合，是当今使用最广泛的微波探头。提供 100、125、150、200 和 250 μm 间距探头的快速交付
ACP 探头 - 同轴主要特性
独特的 Air Coplanar 尖端设计，可选择铍铜 (BeCu) 或钨尖端材料
DC 至 110 GHz 型号提供单线和双线版本
超低损耗 (-L) 版本的低插入和回波损耗
出色的串扰特性
宽工作温度 -65°C 至 +200°C
提供多种间距，从 50 到 1250 μm
单独支持的联系人
用于小焊盘的减少接触 (RC) 探针
BeCu 尖端在金焊盘上提供坚固、可重复的接触
ACP40-GSG-150 ACP 探针 - 低温/真空
Infinity Probe GSG-150 无限远探头 – 同轴
Infinity Waveguide 无限远波导探头高达 500 GHz 的可重复测量，具有改进的串扰性能
无限远波导探头概述随着硅 CMOS 和 SiGe 技术的出现，设备变得越来越小，速度越来越快。在某些情况下，测试工程师需要验证高达 500 GHz 及更高频率的设备的性能。该组件/晶圆上探测解决方案旨在应对高频探测的挑战，以实现高级晶圆上建模和表征，同时在 50 微米焊盘上提供低、稳定的接触电阻。在 500 GHz 时，最棘手的问题是探头周围的电场。Waveguide Infinity Probe 的新型薄膜 GSG 接触尖端设计减少了探针尖端附近的杂散电磁场。尖端附近电磁场的控制允许高达 500 GHz 的可重复测量并改善尖端之间的串扰性能。
波导指示符（频率范围）
WR2（325 至 500 GHz）I500-GSG-xx-BT
WR3（220 至 325 GHz） I325-T-GSG-xxx-BT I325-S-GSG-xxx-BT
WR5（140 至 220 GHz） I220-T-GSG-xxx-BT I220-S-GSG-xxx-BT
WR6（110 至 170 GHz） I170-T-GSG-xxx-BT I170-S-GSG-xxx-BT
WR8（90 至 140 GHz） I140-T-GSG-xxx-BT I140-S-GSG-xxx-BT
WR10（75 至 110 GHz） I110-T-GSG-xxx-BT I110-S-GSG-xxx-BT
WR12（60 至 90 GHz） I90-T-GSG-xxx-BT I90-S-GSG-xxx-BT
WR15（50 至 75 GHz） I75-T-GSG-xxx-BT I75-S-GSG-xxx-BT
WR1.0 (750 GHz - 1.1THz) T1100-GSG-25（薄型探头）
WR1.5 (500 GHz - 750 GHz) T750-GSG-25（薄型探头）
WR2.2 (325 GHz - 500 GHz) 不适用 T500-S-GSG-xx
WR3.4 (220 GHz - 330 GHz) T330-T-GSG-xxx T330-S-GSG-xxx
WR4.3 (170 GHz - 260 GHz) T260-T-GSG-xxx T260-S-GSG-xxx
WR5.1 (140 GHz - 220 GHz) T220-T-GSG-xxx T220-S-GSG-xxx
INFQ-10180-250 SN:DN2KE 可配置的细间距多触点 RF/mmW 探头，用于高达 110 GHz 的混合信号探测
