ESITRON MP100.851.SY 德国
可编程控制器
用途：自动生产线用，原理：用过预设操作程序和指令，控制各种设备，电压24V
同步操作：4个轴
特殊功能：液压驱动
MICROPOS MP100
电气或电子的定位控制
液压驱动
带斜坡发生器的数字位置控制器
可单独编程的加速和制动斜坡
正弦形加速度可选
99个职位可以直接保存
在线RS 232接口
通过输入选择运行模式
纯文本错误消息德语/英语/法语
控制周期为1毫秒
通过输入可以选择63套
/链条尺寸可以成组选择
液压驱动器的功能：
-活塞面积补偿（参数）
-特征曲线校正（参数）
-覆盖补偿（参数）
-Pt1控制（参数）
MICROPOS MP 100
MP 100是通用定位模块，具有非常简单的操作。集成了位置和速度控制。通过使用现代技术，模块的结构可以非常紧凑举行（插入式单张欧洲地图）。
快速的16位微控制器可确保系统的高性能并启用一个控制器的快速循环时间为1毫秒！
程序设计
99套（故障保险）
-位置（/增量尺寸）
-速度
-辅助功能（M功能）
-等待时间（两台之间）
直接在前面板上输入
通过串行接口编程
十年开关编程
程序执行
单张（自动单张）
连续（自动循环）
状态消息：
-就位
-程序结束
-错误/准备就绪
外部选择装置（数字输入）
通过串行接口进行外部操作
运行期间（在线）
编程实例
正弦或线性斜坡。
速度变化有无停止。
分开的加速和制动时间。
MICROPOS MP 100技术数据
操作模式：归位
手动操作前进/后退/快速移动（电动）
自动单曲/循环/轮廓
程序输入：
借助无电池EEPROM，可实现99套故障保护。每套
-以或增量尺寸（-9999.999至+9999.999）定位，例如毫米
-速度（0.01-320 m /分钟）
-机器功能/辅助功能（设置/删除）
-停留时间（0到9999毫秒）
外部程序选择：RS 232：可以选择所有99个位置。
数字输入：31/63位置可选（电动/液压驱动）
输入参数：
电机和机器数据，受密码保护
刀的具补偿：
校正值（-9999.999至+9999.999），例如毫米或度
信号输入：18个输入：24 V，Ri = 15 kOhm
信号输出：4个输出：24 V，1 A
设定点输出：-10 V至+10 V（12位分辨率）
放大器批准：
无电位触点（转换触点），触点额定值1 A
位置检测：
增量：电平符合RS 422、250 kHz，内部四倍（1 MHz），
编码器的电源输出5 V / 300 mA
：SSI接口，数据格式8-31位，格雷/二进制代码
声纳换能器，直接脉冲接口
具有14位分辨率的模拟量，包括电位计电源
数据接口：
在线RS 232 C，波特率：300-19200波特
故障诊断：
纯文本错误信息
监视外部和内部操作状态
监控工作电压
工作电压：24 V DC±20％，约0.3 A
尺寸：MP100：欧洲卡100 x 160毫米，前面板3 U x 10 TE（129毫米x 50毫米）
MP110：控制柜模块206 x 211 x 80 mm（DxHxW）包括端子
接头：48 pol。 VG公接头DIN 41612（F型）
工作温度：0-50°C
特殊应用：4 MP 100单位的同步操作
ESITRON MP100.851.SY 德国 可编程控制器

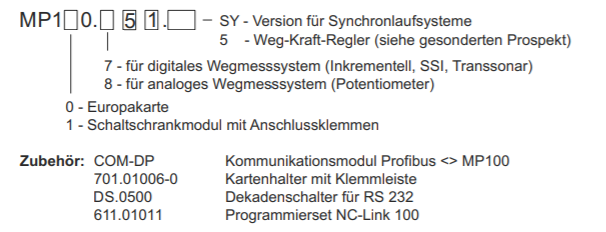

订单数据
