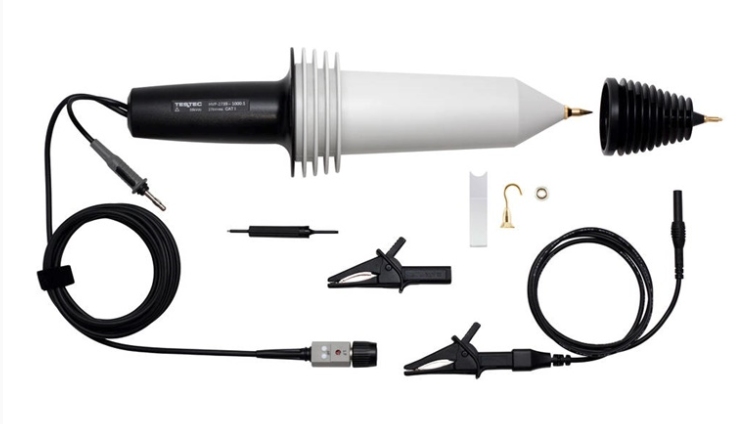

Testec TT-HVP-2739
高阻抗无源高压探头
规格 1000 : 1
准确性 VDC ±3 % VAC ±6 % @ 1 kHz
输入阻抗 900 兆欧,1 pF
带宽 直流 ~220 MHz
上升时间 1.6 纳秒
补偿范围 15..35 pF
最大限度。输入电压 DC+AC 峰值 39 kV,AC 27 kVrms
IEC1010 CAT I 污染等级 2
电缆长度 2,0 米
高压探头
规格 TT-HV-150 TT-HV-250 TT-HVP-40 TT-HVP-15HF TT-HVP-2739
分隔线 100:1 100:1 1000:1 1000:1 1000:1
带宽 300兆赫 300兆赫 300 赫兹 (-3 分贝) 50 兆赫 (-3 分贝) 直流 ~220 MHz
输入阻抗 100 兆欧,4 pF 100 兆欧,4 pF 10 兆欧,13,5 pF 100 兆欧,1 pF 900 兆欧,1 pF
上升时间 1,2 纳秒 1,2 纳秒 7 纳秒 1,6 纳秒
补偿区域 10..50 pF 10..50 pF 15..30 pF 15..35 pF
最大限度。电压 1500Vp CAT I,DC 包括。峰值交流电 2500Vp CAT I,DC 包括。峰值交流电 直流 40 kV,交流 28 kVrms (0..300 Hz) 直流 15 kV,交流 10 kVrms,峰值 30 kV DC+AC 峰值 39 kV,AC 27 kVrms
IEC1010 CAT I 污染等级 2 CAT I 污染等级 2 CAT I 污染等级 2
电缆长度 1,2 米 1,2 米 1米 2,0 米 2,0 米
此高压探头只能由以下人员使用:
受过训练、有经验或有资格识别危险情况和接受过安全培训的人员必要的预防措施,以避免在使用这样的设备。
?为了您自己的安全,检查探针是否有裂缝和磨损或者每次使用前都会断开导线。如果发现缺陷,请不要使用探针。
?此探头仅设计用于测量类别I(I类)。不要使用探针进行测量在任何其他测量定义的电路上执行类别。
?当测量电压源超过直流30KV或交流
20KV,此探头不适合长时间使用。高
电压源会在空气中产生火花,导致电压过高
电压源常规电路没有时间响应。
这将产生脉冲高压,这将导致探头额定值过高,损坏产品。
探针和传感器之间的接触时间不要超过60秒
测量电压时被测电路≥30 kV直流或≥20 kV交流(RMS)。TESTEC建议两次测量之间至少间隔5分钟。
?使用高压电路时不要单独工作!
?手、鞋、地板和工作台必须干燥。避免在潮湿、潮湿或其他可能影响设备安全的环境条件下进行测量测量情况。
?探头主体应保持清洁,无任何导电污染。请参阅“清洁”一节。
?探头仅供室内使用。
?如有可能,在安装前务必关闭高压电源
连接或断开探头。
