VAHLEA 45 / 400
开放式导体系统
在环境影响特别恶劣的地方，例如焦化厂和钢厂，我们通过开放式导体系统提供安全而强大的电源。您可以通过开放式导体系统轻松地为您的移动应用（桥式起重机、装卸桥、集装箱装卸设备、单轨、炼焦机、电动葫芦等）提供高达 3,000 A 的额定电流。
绝缘子及支撑距离
导线L 20、A 20、C 20（尺寸L）：最大距离2.0 m
所有其他导线（尺寸L）：最大距离2.5 m
支架固定在起重机轨道上或各自的轨道上
结构。相距（支架上的孔）：150 mm
低压，350mm，中压至10kV。
在受限空间条件下，导体的相距
L 20、A 20和C 20必须不小于100 mm且不小于
所有其他导线类型为120 mm。
装配过程中必须对齐支架，以便导线与设备的跑道或轨道平行。必须确保导线和地面之间有足够的气隙。绝缘体安装在钢支架上并连接在一起直接或使用可调节的螺栓。
导线的高度可以在一定范围内调整使用较短的绝缘子螺栓。两者的区别相位和接地导体也可以使用较短的螺栓。
为了使导线达到相同的工作高度，必须确保导体表面处于同一级别。绝缘体必须安装在支架上保持架不会阻止导体膨胀/收缩时滑动。拧紧后，检查所以有足够的发挥。要求同等磨损以提高碳刷的使用寿命。实现这就要求导线呈之字形排列。
锯齿状排列是通过分别定位孔（钢支架中的槽孔，或通过附加偏移（焊接）。参考尺寸为起重机跑道。大小排布导线的振幅取决于导线的宽度碳刷。
连接器
导线采用刚性接头或膨胀接头连接关节。我们建议您清洁所有接触面并涂抹一层薄薄的接触润滑脂。不需要伸缩缝系统长度不超过100 m。伸缩缝安装在高处温度波动和系统长度超过100米（这可以为每个系统分别确定）。绝缘体必须安装在距离伸缩缝250 mm处。
定位夹
为了控制导体的膨胀，必须创建固定点。为此，需要两个定位卡箍放置在绝缘体的两侧。固定点始终居中在两个伸缩缝之间。
进料器夹进料夹安装在预定的进料点。联系人表面必须清洁，并涂上一层薄薄的接触润滑脂。
C 60 / 1200
C 45 / 800
C 45 / 500
C 20 / 200
A 45 / 400
A 45 / 150
A 35 / 30
F 45 / 600
F 45 / 300
F 45 / 100
F 35 / 100
F 35 / 30

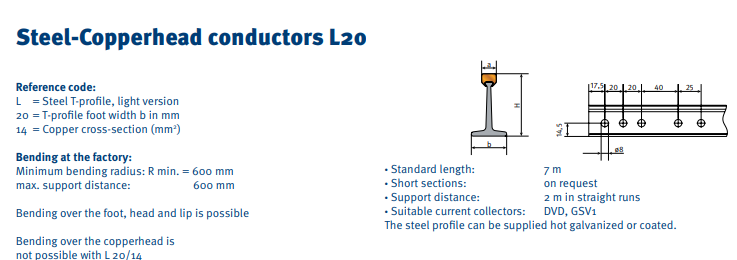

L 20 / 50
L 20 / 14
SMDV 45 / 200
KBV 45 / 600
Cu 45 / 200
LT 2 / 45 – 20 – L
