电容式接近开关 - 应用工作
原理 电容式接近开关与高频振荡电路一起工作，该电路通过电容器在有源传感器表面上产生电磁场。当实质或流体物质接近该场时，会发生电容不平衡并导致振荡电路中的放大率发生变化。如果该放大超过阈值，则生成切换信号。
工作距离

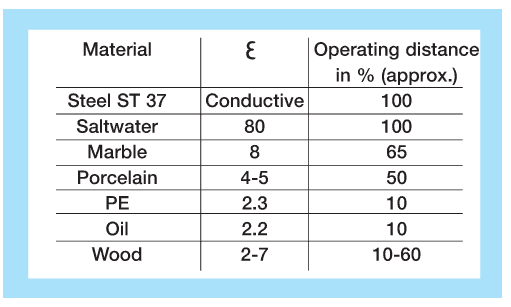

工作距离是物体与产生开关信号的有源传感器表面之间的距离。工作距离取决于传感器表面的直径。因此，更长的操作距离需要更大的传感器。许多 EGE 传感器具有可调节的工作距离。电容式接近开关对导电材料和非导电材料起反应，介电常数 Epsilon >1。操作距离取决于材料。对接地钢 ST37 的不同材料进行持续测量会产生变化的工作距离。下表列出了与材料相关的折减系数的近似值。在实际应用中，可能会有变化，例如，由于安装条件。
物体或液体的含水量对工作距离有决定性影响。高湿度会显着增加工作距离。如果接近开关被导电材料弄湿，当形成将传感器电极与金属导电侧电连接的导电膜时，其功能可能会受到影响。电容式接近开关可以通过不导电的容器侧面检测灌装产品。如果填料的辩证常数至少与容器侧面的辩证常数一样大，则肯定会检测到填料。
部分型号：
EGE STK 421 K-A4
EGE STK 412 K-A4
EGE ST 431 KH-A4
EGE SC 440/2-A4-GSP
EGE STA 421 K-B3
EGE STC 425 K
EGE STB 450 K
EGE SN 450/1-A4-WR2
EGE SN 450/2-A4-WR2
EGE SN 450/3-A4-GR
EGE LN 450 GA-K
EGE LNZ 450 WR2-K
EGE SN 450-A4-WR1
EGE SN 450 GA-3M
EGE STS 104 K
EGE STS 111 K-L110
EGE STS 215 K
EGE STS 103 S
EGE ST 106 KH
EGE STS 110 K-L110
EGE ST 111 KH-L80
EGE STS 215 KH
EGE SNT 450-A4-GR-S
EGE SNT 450/1-A4-GR
EGE SN 450/1 GAN-S
EGE SDN 504 GA
EGE SDN 506 GA-CER
EGE SDN 506 GR-CER
EGE SDN 552/2 GPP
EGE SDN 554/1 GPP
EGE SDV 652/1 GAPP
EGE SDI 853/2 GAPP
EGE SDN 552/5 GPP
EGE SDN 552/6 GAA
EGE LDV 1025 GAPL
EGE LDS 1000 GAPL
EGE SDN 501/1 GSP-DYN
EGE SZAb 400 Ex-GA
EGE UFS 075 GSOP-L400
EGE KFC 050 GSP-L400
EGE UFGS 075 GSOP-L1000
EGE MFM 075 GA-L050
EGE MFP 075 GA-LM080
EGE MFP 075 GPP-LP030
EGE MFP 075 GA-LMF030
EGE MFP 075K GA-LMF030
EGE UFGSa 075 Ex-L120
EGE IFE 400/100 GSP
EGE IFE 900/150 WS
EGE GS 175
EGE IDS 200 WP
EGE IDT 160 WS
EGE IDH 080 S250
EGE IGVO 10 GSP
EGE UBD 100-200
EGE ODMO 402 GSP
EGE ODMO 602 GSP
EGE ODML 900 WS
EGE DN 752 GAPP-01
EGE MU 3300
EGE MDS 3095-SB
