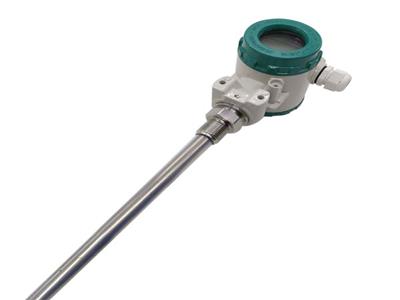

YT-822系列电容式液位计
一、产品概况
YT-822系列智能射频电容式液位计，是采用先进的数字射频测量技术和微处理器为核心的大规模集成电路及表面安装技术和严格的生产工艺制造而成。具有测量精度高、稳定性好、抗干扰力强等特点。并采用全密封式结构，防水、防爆、防腐，适用于野外全天候条件下工作。可测量高温、高压、强腐蚀性的液体、固体颗粒，如酸、碱、盐、油、水、污水等液体和化工原料、饲料、粮食、煤灰、水泥、面粉等粉状或颗粒状固体。被广泛应用于石油、化工、发电、食品、水处理、冶金、水泥等液位料位自动化控制系统。
YT-822系列智能射频电容式液位计通过机壳内三个按键与LCD液晶可进行各种功能组态，在现场只需进行两点标校，就可重新标定仪表，使得现场安装调试非常简单。可组态的参数包括单位、显示上下限、阻尼、校准上下限、数模微调校正、恢复出厂设定等。
二、工作原理
射频电容式液位计对于导电液体（电导率>1mS/m），探头与导电液体构成一电容器，探头中的金属内芯为电容的一极，导电液体为电容的另一极，中间为高稳定性的聚四氟乙烯（介电常数2.2），即探头的绝缘外层作为两极之间的介质，随着液位的变化，液体包围探极线的面积随之改变，导致电容的变化，根据电容公式C=εS/（4πkd）可知：电容量与液体浸没探头的高度成正比，为测量出液位，只需测量与知相对的电容C即可。而非导电液体，金属裸探头为电容极板之一，导电容器或金属辅助参考探头为电容的另一个电极，被测液体即为电介质。安装后电容探头或容器的形状是固定的，即极板的距离是固定的。 可变的是电容极板间的电介质，由于空气介电常数为1，一般非导电液体的介电常数均大于1，所以当液体高度变化时，据电容公式可知，探头与导电容器之间的电容量与液体浸没探头的高度成正比。
三、产品性能
测量范围：200-15000mm范围内任意选用；
工作压力：-0.1MPa~10MPa；
工作温度：-70℃~250℃；
探极直径：8mm，6mm，特殊要求请订货前说明；
探极材质：PTFE；
接湿材质：不锈钢；
输出信号：4-20mA、4-20mA叠加HART协议；
长期稳定性：0.2FS/年；
精度等级：0.2、0.5FS;
固定方式：螺纹安装、法兰安装、特殊要求请在订货前说明
防爆标志：ExibllBT5 Gb；
适用介质：液氨、甲醇、铜液、丙碳液、脱硫液等对聚四氟乙烯无腐蚀的任意介质；
四、产品特点
1、实用性强，按键设置，一键校准，任意两点标定,操作极其简单。
2、采用数字软件滤波技术，不受气量和液位摆动的影响，既能快速跟踪瞬态变化，又能显示液位的平均效应，显示稳定准确。
3、智能型液位仪在18-36V的电压均可正常工作，满足任何型号的安全栅。
4、采用软硬件抗干扰和纠错技术，在非防爆场所亦无需隔离，直接入网，降低了电路复杂性，减少成本。
5、现场液晶显示，可以百分比或主变化量显示。
6、精度高，通用性能强，智能温度补偿和线性校正，自动线性和量程跟踪
