MICROSONIC dbk+5/3BEE/M18 E+S
工作范围单位面积重量100-2000g/m2塑料片,合金层压板和厚达5mm的薄膜*,自动粘附膜,厚达2mm*的金属薄片,瓦楞纸板,晶片和PCB电路板 (*: 取决于材料的)。
设计圆柱形 M18
工作模式双张控制器
特性发射器和接收器之间距离可以选择
电缆连接
超声波特性
测量方法脉冲操作带有振幅估算
换能器频率200 kHz
盲区在发射器与接收器前方7mm处
电气数据
工作电压20 - 30 V d.c.,反极性保护
电压脉动± 10 %
空载电流损耗≤ 50 mA
连接类型2 m PUR 电缆, 7 x 0.25 mm2
发射器电缆am Empf?nger: 1,2 m PUR-Kabel, am Sender: 1 m PUR-Kabel, mit M8 Rundsteckverbinder
输出量
输出1双张npn输出: Imax = 200 mA (-UB+2V)
常开/常闭 ,可调节 ,短路保护
输出2缺张npn输出: Imax = 200 mA (-UB+2V)
响应时间< 500 μs im Trigger-Mode, 5,5 ms im Free-Run‐Mode
上电延时< 750 ms
输入
描述< -UB+18 V: 逻辑 1; > -UB+13 V或控制输入端开路: l逻辑 0
输入1控制输入
输入2控制输入
输入3控制输入
外壳

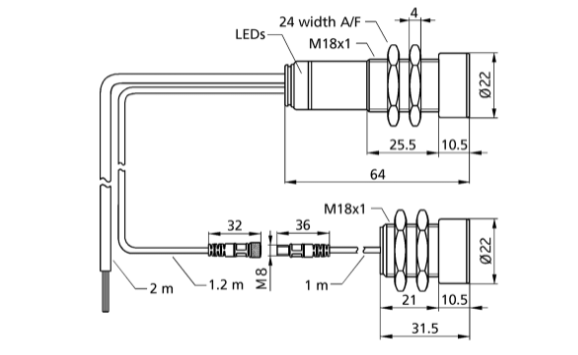

发射器-接收器间距30 - 70 mm; optimal: 50 mm ± 3 mm
允许的角度偏差与垂直层面成± 45°
材质黄铜套管,镀镍的,塑料零件,PBT,PA
超声波换能器泡沫聚氨酯,玻璃填充的环氧树脂
螺母最大拧紧力矩15 Nm
防护等级EN 60529IP 65
工作温度+5°C至 +60°C之间
储存温度-40°C 到 +85°C
重量160 g
更新版本单独的发射器/接收器
更新版本dbk+5/Sender/M18/K1
dbk+5/Empf/3BEE/M18
技术特点/特性
控制装置控制输入
设定范围自学习 LCA-2带有LinkCopy 或 LinkControl 软件
指示灯1 x 双LED; 绿灯:工作/红灯:双张/红灯闪烁:缺张
联系
2米。固定电缆
住房 M18
密封类 IP65
特征 COM输入
材料 黄铜
响应时间 < 5.5 毫秒
系列 数据库+
类型 超声波传感器
输出 2 x PNP (NO + NC)
版本 双张检测
电源供应 20 - 30 伏直流电
工作范围 20 至 2,000 克/平方米的纸、和纸、金属箔和厚度不超过 0.4 毫米的薄膜、自粘箔、厚度不超过 0.3 毫米的纸张、细瓦楞纸板、硅棒、印刷卡片
储存温度 -40°C 至 +85°C
工作温度 + 5°C 至 +60°C
重量 130 克
其他型号 dbk + 4 / 发送者 / M18 / K1 dbk + 4 / Empf / WK / 3BEE / M18
描述 ?<-UB + 6 V:逻辑 1;> -UB + 10 V 或控制输入打开:逻辑 0
调整可能性 通过 LCA-2 控制输入和 LinkControl 通过示教控制输入选择工作范围
连接类型 2 m PUR 电缆,7 x 0.25 mm2
防护指数(根据 EN 60529) IP 65
工作电压 UB 20-30 V DC,反极性保护
换能器频率 400 赫兹
出口2 叶输出缺失 npn:Imax = 200 mA (-UB + 2V) NO/NC 可调,防短路
发射器/接收器距离 20 - 60 毫米;最佳:40 毫米 ± 3 毫米
设备/特性
盲区 发射器和接收器前方 7 mm
出口 1 双片输出npn:Imax = 200 mA (-UB + 2V) NO/NC可调,防短路
调整要素 输出控制
特殊功能 发射器和接收器之间的距离可调 90° 电缆头连接
最大拧紧扭矩 坚果 15 牛米
空载电流消耗 ≤ 50 毫安
测量方法 带幅度评估的脉冲模式
材料 黄铜主体,镀镍,塑料件 PBT,PA
特殊超声
退出
允许的角插入 ± 45 ° 从垂直于板材
发射器/接收器连接 至接收器:1.2 m PUR 电缆,至发射器:1 m PUR 电缆,带 M8 连接器
响应时间 <500 μs 在引导模式下,2.5 ms 在连续模式下
操作模式 双张控制
首发
超声波换能器 聚氨酯泡沫、环氧树脂填充玻璃
参考 dbk + 4 / WK / 3BEE / M18 E + S
IO-Link
可视化元素 1 个双 LED;绿色:电源/红色:双片/闪烁红色:缺片
可用性延迟 <750 毫秒
残余纹波 ± 10%
条目 1 输出控制
入口2 输出控制
入口 3 输出控制
