samson 3730-2
3730-2 型是全功能电动气动定位器，设计用于一般工业应用。这种定位器可以与单作用线性和旋转控制阀以及双作用线性和旋转控制阀一起工作，并增加一个反向放大器。3730-2 型为通过 4 种初始化方法控制的阀门和执行器提供自校准和自动调整。该数字定位器具有预设参数，因此仅需要调整偏离标准的值。通过 50 多个参数和 30 多个错误代码，可以传达大多数关键设置和信息。单个多圈按钮和 LC 显示屏的 HMI（人机界面）允许在设备上直接进行这种信息交流。由于采用 EEPROM 存储器，数字定位器可防止断电损坏参数。3730-2 型基于电位计的行程传感器不易受到齿轮式行程传感器中常见的磨损影响。3730-2 型的行程范围可限制为最大行程的 1/5，并可在分程范围内运行。
操作：线性和旋转（独立于故障保护动作或移动方向）
行程/旋转：高达 300 毫米或 100 o
输入：单个多圈按钮
显示：字母数字 LCD 可旋转显示 180 o
通讯： SAMSON TROVIS VIEW
控制： PD
校准与调谐：四种不同初始化模式的自动校准
特点与优势
在所有供气压力下，稳态空气消耗量均低于 0.06 scfm
紧闭功能
设定点范围为 4 到 20mA，用户定义至少使用整个行程的 25%。
零点连续监测
各种定义值的输出压力限制。
两个标准软件可编程限位开关。
可选的感应式限位开关可替代其中一个软件限位开关
参考变量和行程范围的可编程限制
10 个定义特性加上 1 个用户定义（通过操作软件输入）
可编程性能特性（即PID控制系数）
铝制或可选的不锈钢外壳。
可选电磁阀、模拟变送器、外部传感器、泄漏传感器和二进制输入。
集成诊断包括设备状态和事件消息、数据记录器、直方图（行程设定点偏差和循环计数器）、驱动信号图（稳定和滞后）、终端位置趋势、静态特性测试、部分行程测试和全行程测试。
高达 SIL 3 能力的设备
特殊功能
?简单的连接到普通线性和旋转执行器

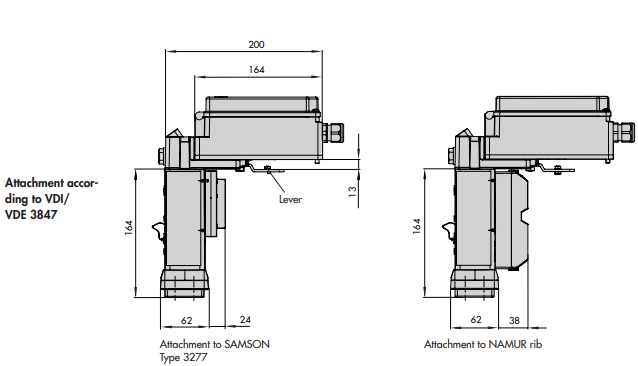

与SAMSON直接连接接口(图1)，NAMUR
肋(图2)，阀杆式轭式acc。IEC 60534-6-1
或旋转执行器acc。到VDI/VDE 3845(图3)
?任何需要的安装位置
?简单的一个旋钮，菜单驱动的操作
?LCD易于阅读在任何安装位置由于可选择
阅读方向
?使用SSP接口与PC配置
TROVIS-VIEW软件
?变量，自动启动四个不同的初始化
模式
预置参数-只有偏离标准的值
需要调整
?校准行程传感器，无齿轮易磨损
?子初始化模式(替代)允许定位器在工厂运行期间，应在紧急情况下启动无需阀门在整个行程范围内移动
?所有参数保存在EEPROM(保护电源失败)
?两线制，300之间的小负载和410根据版本不同(见表1)
?输出压力限制可调
?可激活紧合功能
?连续监测零点
?集成温度传感器和工作时间计数器
?两个标准配置位置报警
?自我诊断;符合浓缩状态的报警NAMUR建议NE 107，通过故障告警发出接触或可选的模拟位置发射机
?集成的EXPERTplus诊断(见t8389 EN)，适用对于用于节流和开/关应用的阀门，有附加的
电动气动定位器安装在气动控制阀上。它用于指定阀杆位置(受控)
变量x)到输入信号(参考变量w)
从控制系统接收到的信号与行程进行比较
或控制阀的开启角度与输出信号压力(输出变量y)产生。
该定位器包括电动行程传感器系统(2)
带有下游升压器的模拟i/p转换器和带有微控制器(5)的电子单元。
当发生偏差时，执行机构被加压或排气。
如果需要，信号压力的变化可以减缓
减少了一个容量限制。执行器的信号压力可以被软件限制在1.4 bar、2.4 bar或3.7 bar。
源源不断的气流进入大气是由这种气流产生的
具有固定设定点的调节器(9)。气流习惯于
吹扫内部的情况下，以及优化空气容量增压器。i/p模块(6)由压力调节器(8)提供恒定的上游压力，使其独立于供气压力。与安全有关的应用中阀门的部分冲程试验
?通过IEC 61508/SIL认证
