ROSENBERG DQ 315-2.4FF K

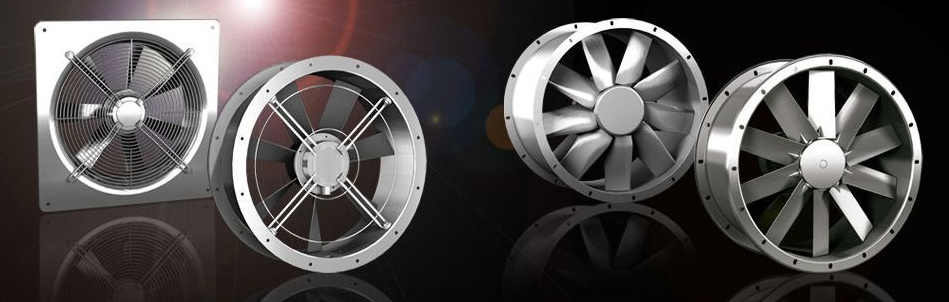

EQ... / DQ... - 带方形壁板的轴流风机
· 安装深度低
· 可安装在任何位置
· 随附已安装的保护罩（尺寸 1000 除外）
· 电机通过热触点保护
· 速度可使用汽车变压器
说明：
高效轴流风机用于大风量压力。方形进气锥风机用于餐厅、体育馆、会议室、车间、仓库、游泳池和温室的通风。
应用领域：
车库/办公室/酒吧/温室/摩天大楼/酒店/工业建筑/地下室/幼儿园/电影院/停车设施/仓库/疗养院/学校/运动场/超市/车间/住宅/健身中心/充气玩具
参考指令：
公司声明和操作说明符合机械指令 2006/42/EC，CE 标识符合 EMC 指令 2014/30/EU、低电压指令 2014/35/EU 和生态设计指令 2009/125/EC。
外壳：
的高效轴流风扇的壳由镀锌钢板的和是塑料涂覆。
叶轮：
高效轴流风扇具有空气动力学外形的叶片。叶片由镀锌金属板制成，直接安装在外转子电机的转子上，并
根据 DIN1940 质量等级 G2.5与转子一起动态平衡。
尺寸 200 至 300 = 由镀锌和涂漆钢板制成
尺寸 350-4.4EC = 由涂层钢板制成
尺寸 315 至 630-6 = 由塑料制成
尺寸 630-4 至 1000 = 由铝制成
电机和电机保护：
所有罗森堡风机均配备直驱外转子电机。作为标准，我们所有的风扇都通过电机绕组中的热触点提供电机保护。电机适用防护等级IP44/IP54。
规格 200 至 300 = 电机防护等级 IP44
所有其他规格 = 电机防护等级 IP54
由于外转子电机，驱动器具有节省空间、紧凑且有吸引力的设计。电机安装在叶轮内，可实现最佳冷却。因此，可以保证 100% 的变速控制。不需要 V 形皮带、额外的张力杆和电机安装装置。仅使用安装在两侧且使用寿命长的滚珠轴承。
两个滚珠轴承座在一个工作过程中都经过高精度研磨，以消除任何振动。
外转子电机的启动电流极低。绕组符合隔离等级 F。
此外，绕组具有标准的湿气浸渍。
电气连接：
电机配有引出电缆。电气连接可通过 IP44 接线盒进行，该接线盒散装供货。
安装：
带有方形壁板的轴流风扇可以连接到墙上提供的孔中。
警告：尺寸 1000 不带防护罩！！！
风量控制：
有关更多信息，请参阅附件！
5 档控制单元：
230V à RE / RTE ...
400V à RTD ...
无级变速控制单元：
230V à ED / REE ...
400V à RED ...
400V à 变频器 / 警告：最高可达 50Hz
供货范围：
· 轴流风机 (EQ / DQ)
· 接线盒（松动）
· 文档
重要说明：

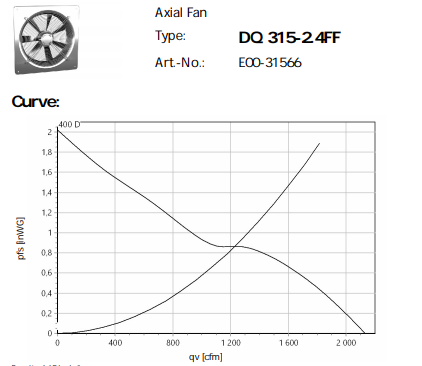

空气性能曲线：
这些风扇类型的性能曲线是在安装位置 A（自由入口；自由出口）下测得的，显示了作为空气函数的压力增加流; 带入口锥体且不带保护装置的版本。
噪音水平：
性能曲线图中打印的边界值显示了“A”加权 LWA5 声功率级（风扇入口）。确定风扇出口处“A”加权 LWA6 声功率级：
LWA6 [dB(A)] = LWA5 [dB(A)]
1 米距离处的“A”加权声压级 LPA 是通过从“A”加权声功率级中减去 7 db(A) 来近似计算的。重要的是要注意反射和房间特性以及自然频率以不同的方式影响声压级。您可以在每个风扇类型页面的表格中找到八度中频的八度声功率级 LWA。
技术数据介绍：
显示的性能数据代表 DIN 24166 规定的 3 级精度
。 风扇系列的分类：
NRVU = 非住宅通风装置
UVU = 单向通风装置 Erp-
信息：
罗森堡风扇具有特定（压力-）比 < 1,05（压力 < 5000 Pa）。
使用寿命：
为了获得罗森博格产品的最长使用寿命，请注意每种产品类型手册上的维护提示。
回收和处置：
对于 Rosenberg 产品的回收和处置，请遵守适用的当地要求和法规。
带方形壁板的轴流风机
外壳由镀锌和塑料涂层钢制成，EQ/DQ 系列板安装。
带有空气动力学形状叶片的叶轮，最大尺寸 300 由镀锌钢制成，尺寸从 315 到尺寸 630-6 由塑料制成，尺寸从 630-4 由压铸铝制成，安装在速度可控的外转子电机上。根据质量等级 G 2.5 DIN/ISO 1940，风扇在两个级别上进行平衡。
封闭式电机，防护等级 IP 44/54，具有防潮和热触点保护，用于保护 315 型电机的绕组。
免维护滚珠轴承封闭在双方，终生封印。通过 IP 44 中的接线盒（未连接）进行电气连接。
