BKMIKRO TK91A
扫描仪技术数据:
外壳:阳极氧化铝
防护类型:IP 68
棒长度:棒长度最大 610 毫米,板 120 x 15 毫米扫描角度:0° 到 300
控制单元连接:连接器,M12x1,8 针
温度范围:0°C 至 +80°C
感应周期:> 1000 万次,正常减速
BK Mikro TK91A 专为最严苛的应用而设计,配备坚固的扫描轴和双唇特殊密封件(如泵中),不受腐蚀性冷却剂、灰尘和碎屑的影响。紧凑的扫描仪尺寸和宽广的扫描范围以及光滑的圆柱形壁允许轻松组装,无需额外的调整辅助工具。特性: TK91 非常适合扫描长刀具和检测最小偏差。此扫描仪可能需要更长的魔杖(最多 660 毫米)和板来监控工具尖端。因此,不需要横向旋转范围的空间。TK91 强大的齿轮电机 - 其监测功能的重复精度也非常出色 - 非常适合广泛的扫描范围。也可不带棒架,如 TK91UNI 扫描 ?在一个方向:

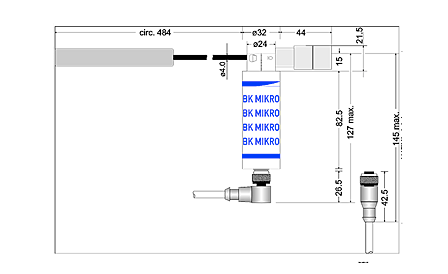

机械尺寸和技术数据 * 不同长度的棒和板,可提供配重设计。技术数据 外壳 阳极氧化铝 防护等级 杆长度 杆可更换 扫描角度 控制单元连接 小型圆形连接器 M12x1,8 针 环境温度 储存温度 最小扫描强度下的扫描循环数 > 500 万 轴向直径 外壳直径版本 0.1 受技术更改影响。
BK Mikro TK91A是一款主要用于加工中心换刀装置内部刀具破损检测的扫描仪
增加很少或没有额外的周期时间。
控制器可在内存中存储多达 512 种不同的刀具长度,并使用 M 代码组合、自定义宏或 Profibus 进行控制。该系统可以检查更换器中长度从最短到最长变化多达 22 英寸的工具。512 种不同工具中的每一种都可以设置在 0.05 到 25.4 度之间变化的单独公差范围。这相当于可以使用 500 毫米长的检测棒检测到的刀具长度变化只有 0.38 毫米的差异。
完整的 BK MIKRO TK91A 系统包括:
控制单元
输入/输出单元- BKM9I/O
扫描器(电机) – TK91A
连接电缆 - BKC10
安装支架 - BKMB
BK Mikro 9 与所有其他 BK Mikro 系统一样,也可用于检查可用空间以及零件存在应用程序。凭借其极其精确的电机,它还可以用于检查非常小的公差,使用 100 毫米长的棒检查低至 +/- 0.08 毫米。
工作原理:首先,需要使用宏或二进制 M 代码组合示教所有刀具长度并将其存储在 BK Mikro 9 控制器的存储器中,该组合从机器的 CNC 控制器输出。这些长度是使用距离原始位置的角度来计算的,该角度是在接触工具尖端之前棒移动到的。一旦所有刀具长度都存储到内存中,系统将知道在调用特定刀具时要检查的角度。刀具完成加工并放回刀具更换器后,BK Mikro 9 将检查长度并将其与存储的数据进行比较。如果长度在为该刀具设置的公差窗口内,该装置将输出“OK”信号以允许机器循环继续。
