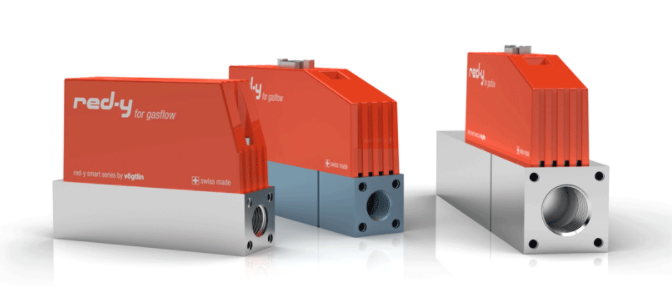

VOEGTLIN GSC-D9SA-BB13
精度
标准±1.0%满量程
Hi-Performance
GSM & lt;200 ln /分钟的空气
GSC & lt;150 ln /分钟的空气
满量程±0.3%，读数±0.5%
动力学
标准1:50(信号抑制小于满量程的0.85%)
高性能1:100(信号抑制小于0.8%满量程)
响应时间:50毫秒
重现性:满刻度的±0.2%
长期稳定:& lt;1%的阅读/年
温度系数:& lt;0.025% FS测量范围类型/°C
压力系数:& lt;0.2% / bar读数(典型N2)
控制稳定性:满量程的±0.2%
工作压力范围:0.2 - 11 bar a (GSC与阀门类型4.5和8最大8bar s)
试验压力:16bar a
存储条件:-20至80°C(-4至176℉)，0-95% RH，不考虑
温度范围:0- 50°C (32 bis 122 F)， 0-95% RH，不考虑
不要将设备暴露在阳光直射下。
泄漏率
外部:1 × 10-6 mbar*l/s He
控制阀:1 × 10-6 mbar*l/s He
预热时间:& lt;1秒为全精度
电源电压:18 . . 30VDC(一般±50 mV)
电流消耗
流量计，GSM:最大100毫安
流量控制器，GSC:最大250 mA(8毫米阀:最大。300 mA)
模拟输入和输出
电压:
输入阻抗:
最低负荷:
5 0 . .V, 1 . . 5V, 0 . . 10V, 2 . . 10V,特定于用户的
100年kohm
1 kohm (24 Vdc)
电流:
最大负载:
0．.20 mA, 4 . .20 mA,特定于用户的
250欧姆
900欧姆(24 Vdc)
数字通信
RS-485，协议:ModBus RTU(从)
可选Profibus DP-V0、DP-V1
控制参数:可通过数字通信设置
对red-y产品线的保证仅限于材料和制造缺陷。最大
保修包括免费更换产品。故障/损坏的原因如下
不在保修范围内:
?在操作范围外使用
?腐蚀损坏
?一般机械损伤
?密封不当造成污染
?由不纯气体或液体渗透引起的污染
?过电压或静电放电对电子元器件的损坏，以及
腐蚀性环境造成的腐蚀损伤。
?操作错误或参数化错误导致功能失效
?校准中出现漂移
热测原理特别适用于流量的测量和控制气态的媒体。最重要的优点是度量过程在很大程度上不依赖于温度和压强。显示的流量是指扩容后的气体体积在0°C和1013.25毫巴绝对。根据要求，还可以提供其他参考温度。欧洲大多数天然气供应商的体积数据是基于15°C和1013.25 mbar的绝对值。根据理想气体定律，气体体积每K变化0.35%。简单地说，热测量原理是测量气体流经时的热传输。在红y质量流量测量仪器的情况下，恒定的热量输入给出一个与流量相关的温差(?T)。测量中有两个温度传感器通道(T1, T2)，一个在加热系统(H)前，一个在加热系统(H)后。红色y测量和控制设备配备了一个创新的半导体传感器这为精确度、速度和测量动态设定了新的标准。由于紧凑的单片机设计，cmos传感器是高度抵抗电磁干扰(EMC)。采用CMOS技术(我们使用的)，传感器元件，放大器和A/D转换器形成一个硅芯片上的单个单元。
