PROCENTEC ProfiHub B2+R(17210R)
ProfiHub A5和B5 + R是用于 PROFIBUS DP 安装的先进、灵活和强大的网络组件。这使得能够实现具有许多参与者的长存根线路和具有星形/树形段的网络结构。
PROFIBUS DP是一种高速通信总线，对支线具有严格的技术指导，因为例如可能的反射很容易导致通信中断。如果需要设置短截线或星形段，通常需要对中继器进行昂贵的投资。
Profibus Hub (ProfiHub) A5 和 B5+R 是此类应用的创新组件；它们形成了一个完美、经济的解决方案，用于在高速 DP 网络中建立运行可靠的支线。这些组件具有透明 5 路中继器的功能，带有电流隔离的通道。这使得网络结构可以使用扩展的支线进行设置，每条支线最多可以单独操作 31 个设备，并且可以与主总线的长度相同。ProfiHub A5 和 B5 + R 刷新到达一个通道的消息并将它们转发到所有其他通道（“鸡脚”拓扑）。
由于 ProfiHub A5 和 B5 + R 创建了电隔离段，现在可以在运行期间拆卸和安装这些设备。此外，总线上的电气干扰和支线上的 EMC 干扰不会扩散到其他网段。ProfiHub 设备的智能逻辑和隔离电路确保位宽不会改变。这意味着与 ProfiHub 设备的串行互连没有限制。该逻辑还自动检测传输速度。
为了使安装工作更容易，终端与终端电阻集成在一起，可以打开/关闭。也可选择接地原理：直接接地或电容接地。ProfiHub 提供 10-32 伏直流电（也可提供 110/230 伏交流电版本）。对于故障排除、维护和调试，ProfiHub 的外部有一个显示屏，可显示各个通道的状态（“数据”和“错误”）。
ProfiHub 的产品特性
5 个电隔离通道（中继段）
对所有 PROFIBUS 协议透明
DP - 每个通道的 RS485 规范
每个频道 31 名参与者
9.6 kbps .. 12 Mbps（自动波特率检测）
1200 m 支线长度（取决于传输速度）
内置终端电阻（可关闭）
ProfiHub B2+R 配备了两个电隔离的透明中继器（提供三段）。每个网段可以处理 31 个设备和与主总线相等的电缆长度。为了节省插头成本并提供灵活性，中继器包含螺钉端子和 DB9 连接器。每个网段的端接都是板载和可切换的。
如果启用总线冗余，两个段将形成一个与 ABB RLM01 完全兼容的冗余对。报警触点与基于电源状态和总线冗余状态的事件相关联。
技术规格
打印
产品特点
2 个隔离中继器通道（3 段）
连接速度：9.6 Kbps .. 12 Mbps（自动检测）
1200 m 段长（取决于波特率）
每个通道 31 个设备
总线冗余选项
对所有 PROFIBUS DP 协议透明
适用于 PROFIsafe 和 MPI
高完整性电报检查
螺钉端子和 DB9 连接器
可配置的接地系统
综合终端设施
报警触点
电源：9 .. 31 VDC
冗余电源
IP 20 分类
温度：-25 .. 70? C
尺寸 (LxWxH)：102 x 111 x 32 毫米
与 ABB RLM01 完全兼容
ProfiHub B2 + R 支持广泛的 RS 485 星形/树形和总线段以及长轨道线路，用于 IP 20 环境中的 PROFIBUS 安装。它是一个简单而强大的网络组件，用于创建灵活且面向对象的网络。

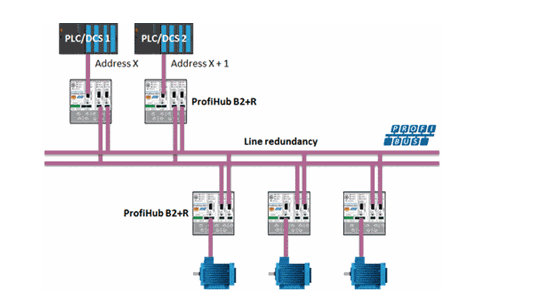

启用冗余后，ProfiHub B2 + R 成为一种经济高效且极其可靠的中继器解决方案。
ProfiHub B2 + R 配备了 2 个电隔离的透明中继器（支持 3 段）。每个网段最多可以服务 31 个设备，并且与主总线的长度相同。为了节省连接器的成本并提供一定的灵活性，B2 + R 包括螺钉连接和 DB9 连接。为了使安装工作更容易，终端与终端电阻集成在一起，可以打开/关闭。
当总线冗余打开时，2 个网段形成一个与 ABB RLM01 完全兼容的冗余对。报警触点与基于电源状态和总线冗余的事件相关联。
