RIFTEK FDRF607-190/500-485-U-IN-AL-CC-5 1005618

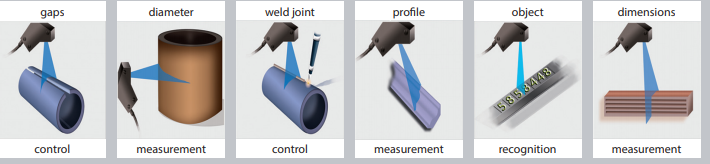

这些传感器用于非接触式测量和检查位置、位移、尺寸、表面轮廓、变形、振动、技术对象的分类和传感以及测量液体和散装材料的液位。
该系列包括七款型号：
RF603 — 工作范围为 2 至 1250 mm 的通用传感器。
RF603HS—— 高速传感器；
RF609、RF609Rt、 RF609-Wi-Fi — 激光探头；
RF600—— 大基地和远程传感器；
RF605—— 紧凑型传感器；
RF602—— 超紧凑型传感器；
RF60i — 用于路面轮廓和纹理测量的专用激光传感器。
传感器的工作原理是基于光学的三角测量。半导体激光器的辐射被物镜聚焦在一个对象。散射在物体上的辐射被收集起来在CMOS阵列上通过输入透镜。物体运动引起图像的相应运动。内置信号处理器根据光点计算到物体的距离CMOS阵列上的图像位置
■测量范围为2 ~ 2500mm
±1μm的精度
■采样率高达160khz
■RS232 / RS485 /以太网/可以/ CANopen
+ 4…20 mA / 0…10 v / ModbusRTU
■双目传感器
对激光扫描
■二进制和ASCII数据格式
带有蓝色激光器的传感器
控制高温，
镜像和半透明的物体
■红外激光器传感器
■传感器相互同步
(主从)
用于多轴测量任务
■服务软件
用于参数设置和结果可视化
■免费SDK和示例
适用于Windows, Linux， .NET, MATLAB, LabVIEW
将探针插入孔中，然后将探针或样品送入孔中旋转。激光三角测量传感器内置在探针测量
到孔壁的距离与旋转角度同步。的集极坐标曲面允许计算所需参数。额外的线性平移允许建立三维模型
千分尺的操作是基于所谓的“影子”。原则。测微计由两个模块组成——发射机和接收机。半导体激光器或LED的辐射是由透镜准直的。在对准的光束中放置一个物体用光电探测器对形成的阴影图像区域进行扫描数组中。处理器计算对象的位置(大小)从位置上看，阴影边界(边界线)。
半导体激光器的辐射是由透镜形成的在一条直线上并投射到一个物体上。辐射散射从物体被透镜收集并指向一个二维CMOS图像传感器。信号处理器对由此形成的物体轮廓图像进行分析，计算到物体的距离(z坐标)为物体上的激光线(x坐标)上的每个点设置。扫描仪的特点是底座distance(范围的起点)，SMR，表示z坐标，测量范围(MR)为z坐标，测量范围为Z起点的x坐标(Xsmr)， Z终点的x坐标(Xemr)的测量范围。3D激光扫描套件是专为安装在任何类型数控机床的非接触扫描产品，获得三维计算机模拟模型。在扫描模式下，机床数控系统移动逐行越过项目原型的传感器。因此,XYZ坐标为表面形成阵列，即为数字原型模型它被保存为一个点云文件，以及适合CNC后续使用的通用STL格式。
系统用于内径的非接触式测量
以及炮管、圆筒形管和锥形管的型材
腔内定子、涡轮钻具等。
两个工作原理
■采用固定激光传感器进行多传感器测量
RF040系列
■内表面激光扫描旋转传感器-
RF096系列
系统参数
测量内径-从6毫米
■多达数μm的精度
■2秒内可达到32000个测点
■椭圆度、圆度计算
■表面缺陷检测和测量
■内表面三维模型设计
系统结构
■激光测量模块与
?固定传感器
?旋转传感器
■用于运输的翻译模块
管道内测量模块:
?自我推
?任何类型的拉丝机
■PC软件
■校准环
系统可以包含
定心架用于固定靠近管道轴的测量模块
选项
■管道直线度测量模块
■视频检测模块
■无线连接(wifi)模块
