DWYER MS-121
空气和不可燃相容气体。
湿料请咨询工厂。
执行相关监管业务,5相关监管(1250pa), 10相关监管(2kpa), 15相关监管(3kpa), 25相关监管(5kpa)±2%
(25 Pa), 1艘(250 Pa)和所有双向射程。
稳定±1% FS /年。
温度限制0到150°F(-18到66°C)。
最大压力1psi,运行;10 psi,破裂。
电源要求10至35 VDC(2线);17至36 VDC或隔离21.6至33 VAC(3线)。
响应时间可调0.5到15秒,时间常数。提供1.5到45秒的95%响应时间。
零和跨度调整数字按钮。
回路电阻电流输出:0-1250 Ω max;电压输出:最小负载电阻1 kΩ。
电流消耗40ma最大。
显示(可选)4位LCD。
电气连接4-20 mA, 2线:欧式接线端子,用于16 - 26 AWG。0- 10v, 3线:欧式接线端子
16到22 AWG。
电子输入1/2 NPS螺纹。附件:适用于5至10毫米直径电缆的电缆接头。
流程连接3/16编号管类。最大外径9mm。
外壳等级NEMA 4X (IP66)。
垂直位置安装定向隔膜。
重量8.0盎司(230克)。
机构批准CE。
产品应用
建筑压力监测管道压力监测风扇速度测量区域压差监测过滤器状态监测
该系列MSMagnesense®差压变送器是一种非常通用的发送器,用于监测压力和空气速度。这种紧凑的包装具有多种功能,例如现场可选择英制或公制范围、现场可升级 LCD 显示屏、输出信号的可调阻尼(带有可选显示)以及选择平方根输出以与皮托管和其他类似流量一起使用的能力传感器。
除了这些功能外,获得专利的磁传感技术还提供卓越的长期性能,并使 Magnesense® 差压变送器成为您的压力和流量应用的单一解决方案。
?现场可升级的lcd -无需订购两个单独的发射机
?字段可选范围在metric或英文
?数字按钮零和跨度
?可调数字衰减
?现场可选择的风速模式
?能够选择平方根输出与皮托管和其他使用
类似的流量传感器
应用程序
?压力和流量
?监测风速
?风扇和鼓风机
描述
SERIES MS Magnesense®差压变送器是一种非常多功能的变送器
用于监测压力和风速的变送器。和所描述的特性一起
专利磁传感技术提供卓越的长期性能和
使Magnesense®差压变送器成为您的单一解决方案
压力和流量应用。
MS Magnesense® 系列差压变送器是一款用途极为广泛的变送器,用于监测压力和风速。这种紧凑的包装具有以下功能:现场可选择英制或公制范围、现场可升级 LCD 显示屏、输出信号的可调阻尼(带有可选显示)以及选择平方根输出以用于皮托管和其他类似流量的能力传感器。除了这些功能外,磁传感技术还提供了卓越的长期性能,并使 Magnesense® 变送器成为无数压力和流量应用的解决方案。可现场升级的 LCD。无需订购两个单独的变送器。只需库存一个变送器和显示器,您就可以满足任何客户的要求。只需取下盖子并将 LCD 卡在板上即可。公制或英制的字段可选范围。降低库存和库存要求。您将始终拥有适合每项工作的发射器。数字按钮零和跨度。与使用电位计的其他变送器相比,可显着减少校准时间。减少维护时间和成本。可调数字阻尼可消除气流应用中常见的不稳定压力波动。用于风扇和鼓风机应用的现场可选风速模式。单位提供准确跟踪 fpm 或 m/s 流速的平方根输出。无需智能可编程指示器或 PLC 将压力转换为气流。减少组件和安装时间,从而降低总体成本。您将始终拥有适合每项工作的发射器。数字按钮零和跨度。与使用电位计的其他变送器相比,可显着减少校准时间。减少维护时间和成本。
适用范围:空气和不燃、相容的气体。
湿料:请咨询工厂。
精度:±1% @标准条件。
稳定性:±1% F.S./年。
温度限制:0到150°F(-18到66°C)。
压力范围:
最大1psi (6.89 kPa),运行;
10psi (68.9 kPa),爆炸。
能力要求:
2线,10至35vdc;
3线,17至36 VDC或隔离21.6至33 VAC。
输出信号:
2线,4至20 mA;
3线,0 ~ 10v或0 ~ 5v。
响应时间:300毫秒。
压力校准:一个数字按钮设置零点和量程
同时进行。
回路电阻:
电流输出:0到1250欧姆最大;
电压输出:最小负载电阻1k ohmΩ。
电流消耗:40 mA最大。
显示(可选):4位LCD。

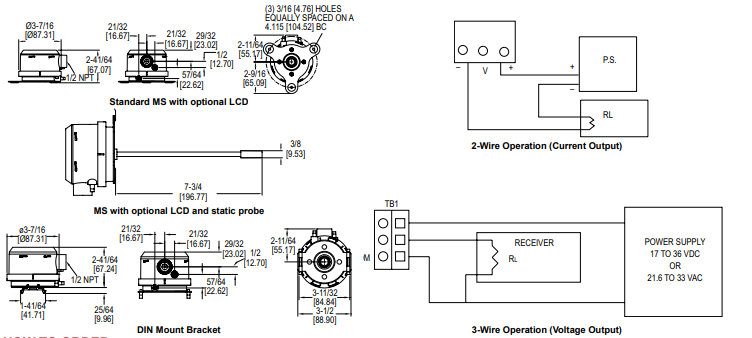

电气连接:
4至20毫安单位:2线制:欧式接线端子
16 - 26 AWG;
0到10v单位:3线:欧式端子排16到22 AWG。
电子输入:1/2 NPS螺纹。
附件:A-151电缆接头,适用于直径5 ~ 10mm电缆。
流程连接:3/16 ID管。最大外径9mm。
外壳等级:NEMA 4X (IP65)。
安装方向:对安装方向不敏感。
重量:8.0盎司(230克)。
机构批准:CE。
