Detcon PI700 PID
产品名称

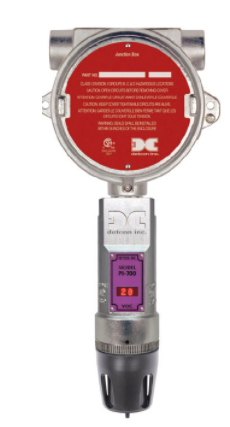

PI-700 型通用 VOC 气体传感器
检测类别
化工
检测原理
传感器；
检测方法
光电离检测；
应用
气体分析；
产品型号
PI-700
设备类型
传感器
产品概要
Detcon PI-700 型是一种非侵入式“智能”传感器，它使用光电离检测器技术来监测 0-10 ppm 至 0-5,000 ppm 范围内的 VOC 气体。还有一个特殊的 0-500 ppb 版本可用。在 PI-700 传感器设计中，Detcon 已成功将灵敏的实验室式 PID 技术转变为坚固耐用、环境不敏感且使用寿命长的工业气体传感器。
德康PI-700型VOC气体传感器是一种非侵入性的“智能”传感器
检测和监测广泛的VOC和有毒气体的空气。检测范围:
目标气体从0-1ppm到0- 5000ppm。传感器具有LED显示
当前读数、故障和校准状态。传感器配备标准模拟装置
4-20mA和Modbus?RS-485输出。该传感器的一个主要特点是它的方法
自动校准，通过完全脚本化的指令指导用户完成每一步
显示在LED显示屏上。
微处理器监督的电子封装在一个封装模块和
安装在防爆铸件中，称为ITM(智能传送模块)。的
ITM包括一个四个字符的alpha/数字LED用于显示传感器读数，和
传感器的菜单驱动功能时，手持编程磁铁使用。
传感器技术
传感器采用插电式可更换微型PID(光电离检测器)传感器技术。的
传感器对具有<电离势的环境气体敏感;10.6eV，使得它非常敏感，但是
非特异性。该传感器对大多数有毒的VOC化合物和许多其他有毒气体也有反应。
该传感器是由一个紫外灯覆盖一个特定的光学滤光片，只投射辐射在
10.6 ev。电离势为<10.6电动汽车,
电离的被辐射电离并放弃自由电子的。自由电子被高压集合俘获
栅极并提供与目标气体浓度成正比的电流
PI-700智能发送模块(ITM)是一个完全封装的微处理器为基础的封装，即
通用设计，可接受任何德康智能插电式PID气体传感器。ITM设计使用
内部本质安全屏障电路，提高了使用阻火器达到第1类的要求，
分区1 (Zone1)区域分类。这有利于快速响应时间和提高校准重复性
关于强吸收气体类型。ITM电路功能包括广泛的I/O电路保护，在板上
电源，内部本质安全屏障电路，微处理器，LED显示，磁性编程
开关，线性4-20mA直流输出，和Modbus?RS-485输出。磁性程序开关位于
LED显示屏的任何一边都是通过手持式磁性编程工具激活的，因此允许非
模型π- 700
PI-700使用手册3.5版第2页57页
插入式操作符与ITM的接口。校准可以在不解密区域的情况下完成。
电气分类是Class I, Division 1, group B C D和ATEX批准的II 2G Ex D ib IIC
Gb的区域分类。
1. 仅在与批准标签上描述的分类相匹配的区域安装传感器。
遵循标签上列出的所有警告。
图6 PI-700 ATEX审批标签
2. 确保传感器正确地螺纹进入一个适当的隔爆额定接线盒指向下的母螺纹3 / 4”NPT连接。传感器应至少螺纹5LED显示屏正对(+/- 15°)。尽量减少使用特氟隆胶带，或者NPT螺纹连接上的任何类型的非导电管螺纹涂层。
3.传感器的金属外壳和连接点之间应该有良好的接地连接盒子。如果没有良好的接地连接，传感器可以使用接线盒接地传感器的外部接地片。还要检查接线盒和大地之间的接地是否良好地面。
4. 在安装和维护过程中应采取适当的预防措施，以避免静电积聚对传感器的塑料元件充电。这些包括防溅板和防溅板适配器。
5. 不得替代未经安全批准范围授权的部件。这可能损害本质安全等级。
6. 不要在规定的工作温度限制之外操作传感器。
7. 不要在电压供应规定的工作限制之外操作传感器。
8. 传感器电源公用线(黑色线)必须参考金属外壳(接地)在安装过程中。
9. 这些传感器符合EN60079-0:2012, EN60079-1:2007和en60079 -11:20 2012。
10. 这些传感器的最大安全位置电压为Um=30V。
11. 这些传感器在电路和外壳之间通过至少1的500VRMS的介电强度
在最大测试电流为5mA时。
检测器 (USA) 改进了其 PI-700 型光电离气体检测传感器，以更好地管理湿度漂移和表面污染，使其在现场更加可靠和耐用。PI-700 型是一种“智能”传感器，旨在检测和监测空气中各种挥发性有机化合物 (VOC) 和有毒气体。光电离检测器 (PID) 通常是检测 VOC 的首选传感器技术；然而，高湿度会导致零基线漂移。此外，大型复杂的 VOC 分子会积聚在传感器灯过滤器上，导致表面污染和跨度漂移。作为回应，Detcon 设计了一个二级过滤器，有助于最大程度地减少湿度变化并防止重的复杂空气传播 VOC 分子接触 PID 传感器。正确使用二级过滤器可以延长所需的传感器清洁和/或更换之间的时间。传感器组件包括一个在电抛光 316 不锈钢拱顶中的插入式可更换微型 PID、一个完全封装的智能发射器模块 (ITM) 和一个带有集成校准端口的传感器防溅板。Detcon 的 PI-700 型传感器通过了 CSA-US 和 ATEX 认证，可在 Division 1/Zone 1 工业场所安装和使用。
