CAMILLE BAUER DM5S-4-M-E
输入通过螺钉端子6mm2
公称电流:可调1一个
最大:7.5 A(正弦)
消费:≤I2
每相x 0.01 Ω
过载能力:连续10a
100a, 10 x 1 s，间隔100s
标称电压:57.7…400 VLN, 100…693VLL
最大:480 vn, 832 VLL(正弦)
消费:≤U2
/ 1.54 MΩ每个阶段
阻抗:1.54 MΩ每相
过载能力:480vn，连续832vll
600 vn, 1040 VLL, 10 × 10 s，间隔10 s
800 vn, 1386 VLL, 10 × 1 s，间隔10 s
额定频率:45…50 / 60…65 Hz
测量TRMS:高达31次谐波
系统单相
分相(两相系统)
电话,平衡负载
3线制，平衡负载，相移(仅DM5S)
电话、不平衡负载
3线，不平衡负载，阿伦连接
四、平衡负载
四、不平衡负载
4线，不平衡负载，开y型
电源通过螺钉端子6mm2
标称电压:100…230v AC±15%，50…400赫兹
230年24…V直流±15%
功耗:≤10va
模拟输出通过插入终端2.5mm2
,电流的隔离
线性化:线性或扭结
范围:±20 mA (24 mA max.)，双极
不确定度:±0.1%(含基本精度)
响应时间(50Hz): DM5S: 85…165ms(用于4个周期测量)
DM5F: 15…25ms(用于半周期测量)
负荷:≤500 Ω (max。10 V / 20 mA)
负荷影响:≤0.1%
残余纹波:≤0.2%
Modbus/RTU通过插件终端2.5mm2
物理:rs - 485,马克斯。1200米(4000英尺)
波特率:2.4 ~ 115.2 kBaud
人数:≤32人
配置接口USB
物理:USB,马克斯。3米
连接:套接字USB-B
设备类:人机接口设备(HID)
测量的不确定性
参考条件:环境温度23°C±1K，正弦，PF=1，
(acc)。IEC/EN 60688)频率50…60 Hz，负担250 Ω，
测量超过8个周期(DM5S)， 1个周期(DM5F)
电压、电流:±0.15% FSU / FSI
功率:±0.2% (FSU x FSI) 2)
功率因数:±0.1°2)
频率:±0.01 Hz
有源(仅DM5S): 0.5S级，EN 62 053-22
无功能(仅DM5S): 2级，EN 62 053-23
1) FSU / FSI -配置电压/电流输入的最大值
2)零线未连接的附加不确定性(3线连接)
?电压、功率:测量值的0.1%;负荷系数:0.1°
?能量:电压影响x 2，角度不确定度x 2

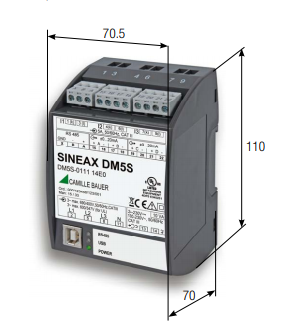

SINEAX DM5 是一种用于电力网络的可自由编程的通用测量设备：经典的高精度变送器，适用于配电和工业中的监控任务和改造应用。借助 CB-Manager 软件，即使没有连接辅助电源，该设备也可以快速轻松地适应测量任务。根据版本，测量值按比例映射到模拟直流电流输出和/或 Modbus 接口。测量在所有四个象限中都不会中断，并且可以最佳地适应要监控的网络。测量的平均时间和预期的最大信号电平都可以参数化。调试可以非常轻松地进行，并由铭牌打印、连接控制、测量值记录以及模拟输出的模拟和微调等服务功能提供支持。
技术特点
网络状态监测：0.2级
通用：U/I、P/Q/S、f、PF等。
通过 Modbus 进行远程通信
无辅助电源配置
DM5S：能量测量：0.5S 级
SINEAX DM5S和SINEAX DM5F是免费可编程的通用用于大电流系统的测量装置:经典的高精度传感器，适用于监测任务和能源改造应用分布和产业。该装置可以快速方便地适应测量任务方法的CB-Manager软件-即使没有电源可用。根据设备版本量可测比例映射到模拟直流电流输出或Modbus。测量可以在所有四个象限不间断地进行最适合被监控的系统。两个平均时间的测量和预期的最大信号电平可以是进行电流的。调试非常容易，并通过服务手段予以支持功能，如铭牌印刷，连接检查，测量模拟输出的采集、模拟和微调DM5S支持多达32个电能表。每一个可以指定基本计量量和价目表。目前的关税是通过Modbus设定的。
对于测量时间短的应用，例如单个工作日或生产批次的能耗，分辨率可以适应。由于不间断测量和自动量程检测精度高。可达32米?多达16个关税(通过Modbus控制)?可自由选择基本数量(P, Q, S, I)?精度高0.5S?不间断测量?免费选择仪表分辨率
CB-Manager软件提供以下功能
用户:
?DM5S/DM5F全参数化
?本地:通过USB接口(即使没有电源)
?远程:通过Modbus接口
?OFFLINE:未连接设备
当前参数化的数据标签打印
?免费选择LED标记
测量数量的获取和记录
?检查设备连接是否正确
?配置和测量文件的归档
?仪表内容的设置或复位
?模拟输出的模拟和微调
?全面参数化帮助
一个安全系统可以被激活来限制对设备数据的访问。
