ADOS GTR 196
适用于气体变送器ADOS GTR 196连续测量正常区域和正常区域的气体有爆炸危险的地区。
通过使用5种不同的传感器，有毒的，爆炸性和非可燃气体和蒸气可以被测量。产生的电流信号正比于测得的气体浓度，传送到放置在安全区域，远离任何爆炸的危险。防爆型气体变送器型式试验，由KEMA完成。
用于检测各种气体，化学测试单元，热反应原理传感器以及导热、半导体和红外传感器。来自传感器的信号被放大并馈入出区以外的评估电子设备，使用3线技术，通过4- 20ma接口。评价电子学处理测量值并显示浓度值，此外，监督所有控制和预警功能。气体变送器GTR 196是专为固定气体检测而设计的。安装应该在一个清洁，天气保护和尽可能无振动的地方。
在任何情况下，正常版本都不允许安装在分类为EX-zone(区域0，区域1，区域2)。TGS或VQ类型的传感器元件可以被含有硅、硫和卤素以及像铅这样的金属。因此，气体变送器是不允许在这些传感器毒物的存在。
2. 建设
传感器由两部分壳体组成，其下部一起包含传感器元件
与墙体固定点和连接的测试信号电缆。
传感器的上部有一个可移动的前标签，后面是可调整的开口
零点参考点和测量范围，以及测试插座。这提供了方便
进入校准，不需要打开完整的外壳。
KEMA测试证书:KEMA 03 ATEX 2403 X
保护类型:Ex demb [ia] IIC T
应用
气体变送器 ADOS GTR 196 适用于在正常区域和存在爆炸风险的区域中连续测量气体。
通过使用 6 种不同类型的传感器，可以测量有毒、易爆和不可燃的气体和蒸汽。
产生与测量的气体浓度成正比的电流信号，该信号被传输到位于安全区域的评估单元，远离任何爆炸危险。
防爆气体变送器的型式试验由 KEMA 完成。
试证书：KEMA 03 ATEX 2403 X
防护等级：II 2 G，Ex demb [ia] IIC T6
应用领域
化学工业
油漆和清漆的制造
塑料加工厂
污水工程
燃气锅炉系统
液化气储存房
实验室
氧浓度测量
炼油厂
冷库（氨监测）
喷漆房
... 还有很多。
TGS传感器
TGS 传感器包含一个半导体传感器，该传感器构建在 SnO 2烧结 N 基板上。当可燃气体或还原性气体被传感器表面吸收时，测试气体的浓度由电导率的变化决定。
1 = 电路电压
2 = 加热电压
3 = 负载电阻
VQ传感器
VQ 传感器的头部根据热反应原理工作。当可燃或还原性气体或蒸气与测量元件接触时，它们会发生催化燃烧，从而导致温度升高；这种上升会导致测量元件的电阻发生变化，该电阻用作被测气体成分的量度。
惰性元素用于补偿测试气体的温度和电导率。
1 = 催化剂催化器
2 = 电连接
3 = 惰性催化器
4 = 扩散过滤
GOW传感器
GOW 传感器的工作原理是导热性。两个铼钨电阻器用作测量元件，其中比较元件经受正常环境空气，测量元件经受测试气体。测量元件处气体浓度的任何变化都会引起温度的变化，这是由于电导率的变化。
由此产生的电阻变化是气体浓度的直接量度。
1 = 扩散过滤器
2 = 测试电阻
3 = 比较电阻
毒物传感器
TOX 传感器是一种带有电化学电池的测量系统，通过扩散测量采样气体。在氧测量的情况下，电解液中的氧含量会降低，从而产生少量电流（电化学过程）。在恒定气压下，该电流与采样空气中的氧气浓度成正比。
1 = 阳极
2 = 电解质
3 = 阴极
4 = 扩散路径
5 = 扩散过滤器
6 = 测试气体
红外传感器
测试气体流过一个测量室，该室包含一个红外辐射源和一个双通道红外探测器。当红外辐射穿过气体分子时，它的强度会降低。然后可以通过强度降低的幅度来计算气体的浓度。由于仅考虑测试气体特定波长 (A) 与未被测试气体吸收的波长 (B) 的吸收，因此几乎完全补偿了由于灰尘、老化等引起的干扰。
1 = 红外线辐射源
2 = 测试气体
3 = 扩散过滤器
4 = 红外线检测器
5 = 测量室
技术数据
类型 TGS VQ 高威
测量方法 半导体 减少热量 导热系数
测量范围 ppm 范围至
100 % LEL ppm 范围至
100 % LEL 从 0-5 体积 %
到 0-100 体积 %
fsd的百分比误差 ±5% ±3% ±5%
温度范围 -20 °C 至 +45 °C -20 °C 至 +45 °C -20 °C 至 +45 °C
温度效应 3% 2% 3%
响应时间 (t 90 ) 大约 60 秒。 大约 40 秒。 大约 60 秒。
压力效应 (atm.) 1% 1% 1%
安装位置 可选 ± 90° 垂直安装位置 可选 ± 90° 垂直安装位置 可选 ± 90° 垂直安装位置
应用 LEL地区的有毒、可燃和爆炸性气体 LEL地区的有毒、可燃和爆炸性气体 与空气相比，在热导率方面表现出显着差异的气体
可用版本 工业 (Al)、工业 (VA)- 和防爆型 工业 (Al)、工业 (VA)- 和防爆型 工业 (Al)、工业 (VA)- 和防爆型
传感器使用寿命 无限制，当用于不会引起催化中毒的气体时 无限制，当用于不会引起催化中毒的气体时 无限制，当与不会腐蚀铝、铼钨或金的气体一起使用时
电源电压 15 – 30 伏 15 – 30 伏 15 – 30 伏
接口 3 线技术 4-20 mA 或 LON © 4 线技术，电隔离，数据传输 78 kB/s 3 线技术 4-20 mA 或 LON © 4 线技术，电隔离，数据传输 78 kB/s 3 线技术 4-20 mA 或 LON © 4 线技术，电隔离，数据传输 78 kB/s
保护
防爆版 II 2 G
Ex demb [ia] IIC T6
KEMA 03
ATEX 2403 X II 2 G
ATEX 2403 X
防护等级 知识产权 54 知识产权 54 知识产权 54

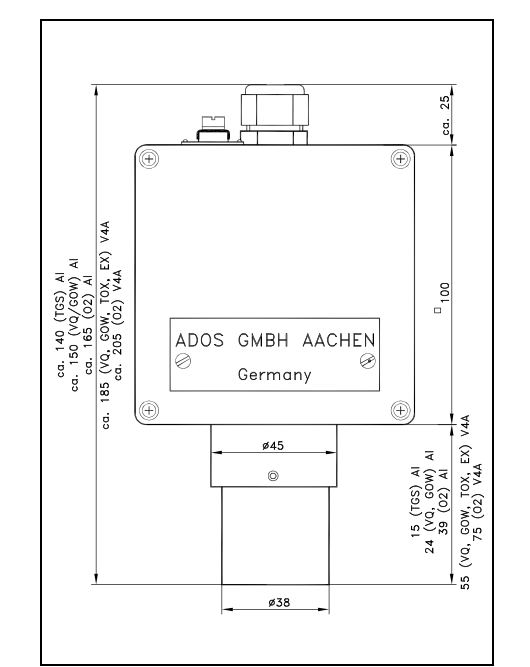

尺寸
（宽 x 高 x 深） 150 x 170 x 105 毫米 150 x 170 x 105 毫米 150 x 170 x 105 毫米
重量 2,7 公斤 2,7 公斤 2,7 公斤
类型 毒物 红外线 PID
测量方法 电化学电池 红外线的 光离子化
100 LEL % 0–100 % LEL CH 4 , C 3 H 8 , C 2 H 2 ,
0–100 Vol % CH 4
0–1, 2, 3, 4, 5 Vol % CO 2 0 – 200 ppm 至
0 – 2.000 ppm
fsd的百分比误差 ± 3% ± 2 % ± 5 %
温度效应 2% 2% 3%
响应时间 (t 90 ) 大约 60 秒。 大约 45 秒。 大约 120 秒。
压力效应 (atm.) 1% 4% 1%
应用 O 2 , CO, NH 3 , NO 2 ,
SO 2 , H 2 Sao CH 4 (Vol %; LEL)
丙烷 (LEL)
CO 2 (Vol %) 例如 C 7 H 8、C 8 H 10
CHCl 3、PH 3
可用版本 工业 (Al)、
工业 (VA)-
和防爆型 工业 (Al)、
和防爆型
传感器使用寿命 12 个月至 5 年，取决于测量元件 大约 5年 12个月
尺寸（宽x高x深）
100 x 180 x 80 毫米
重量 1,1 公斤 1,1 公斤 1,1 公斤
